Après quelques essais, c'est mon premier usinage complet et "utile" avec GURM V6.

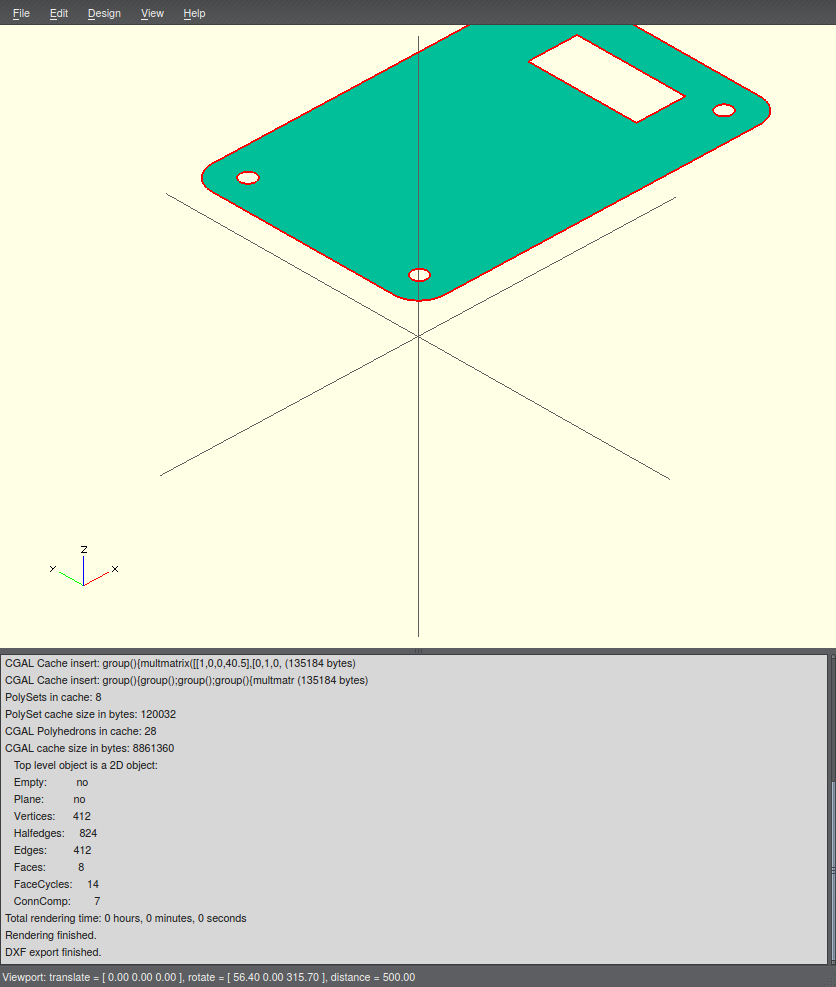

La modélisation a été faite avec OpenSCAD, on voit sur l'image une projection 2D de la coupe du modèle:
Le logiciel de CAM utilisé est PyCAM, voici un exemple de la partie couvercle obtenue après calcul du chemin de l'outil:
Et avant de faire les usinages j'ai pu effectuer une simulation avec OpenSCAM:

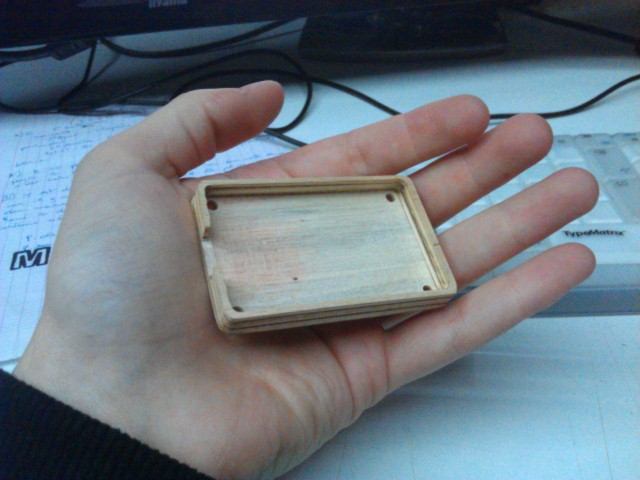

Ici après passage outils:

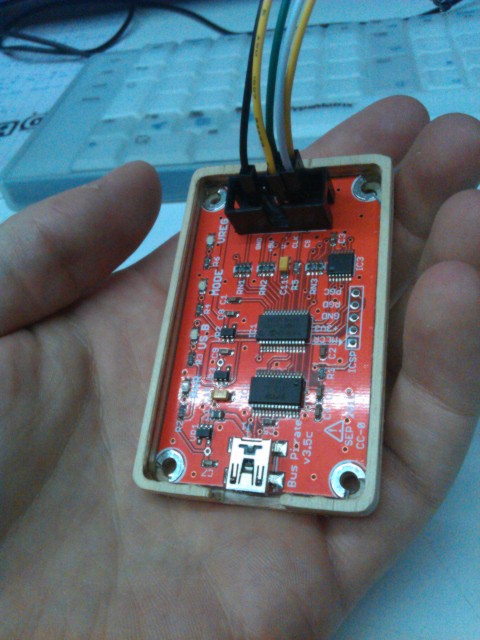

J'ai mesuré un peu court pour déterminer les dimensions de l'évidement du centre, ce sont les dimensions exactes de la carte électronique du bus pirate. L'usinage à la fraise donne forcément des arrondis dans les coins et comme je ne les ai donc pas pris en compte, plutôt que de recommencer un usinage, j'ai décidé de couper les coins de la carte pour les arrondir.

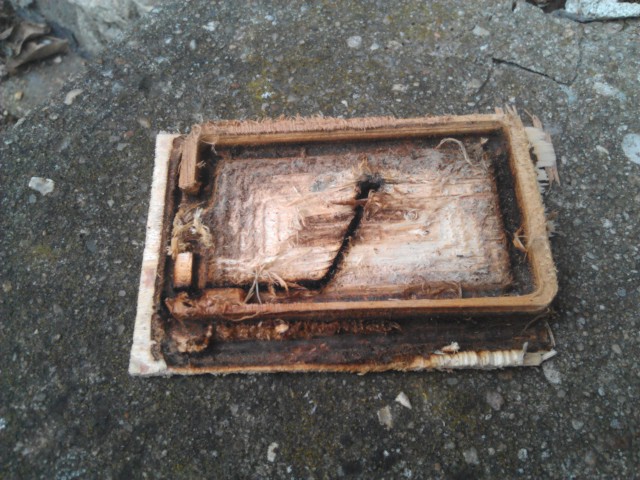

L'avant dernier essai n'avait pas pu se terminer, je pense, à cause de la fraise qui n'était pas adaptée à l'usinage et qui a fait bruler la surface du bois.

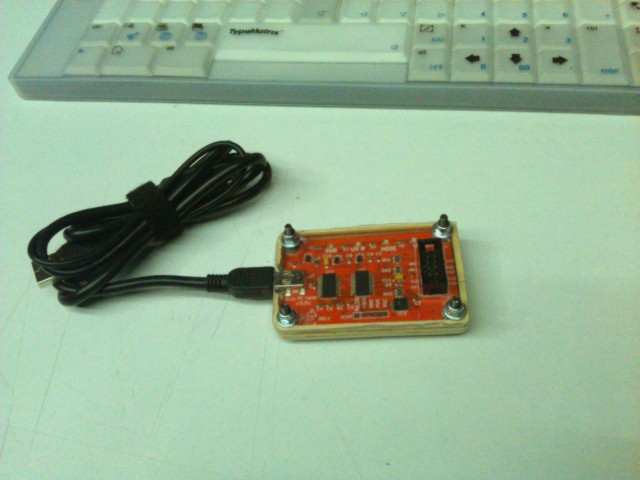

J'ai essayé de faire le couvercle avec les mêmes paramètres de découpe que pour le contre plaqué, mais avec une fraise légèrement plus petite et d'un type différent.
- Vitesse moteur: entre 12K RPM (le plus petit que peut le moteur) et 20K RPM
- Fraise: type "end mill" de 1.6mm de diamètre
Le résultat n'a pas été concluant, la matière a fondu et s'est accumulée autour de la fraise augmentant le diamètre de la fraise en plus de ne plus découper efficacement.
J'ai du retravailler le couvercle au cutter.
Conclusion de l'expérience:
